СИСТЕМА СКЛАДСКИХ СТЕЛЛАЖЕЙ HX

Полный каталог спецификаций

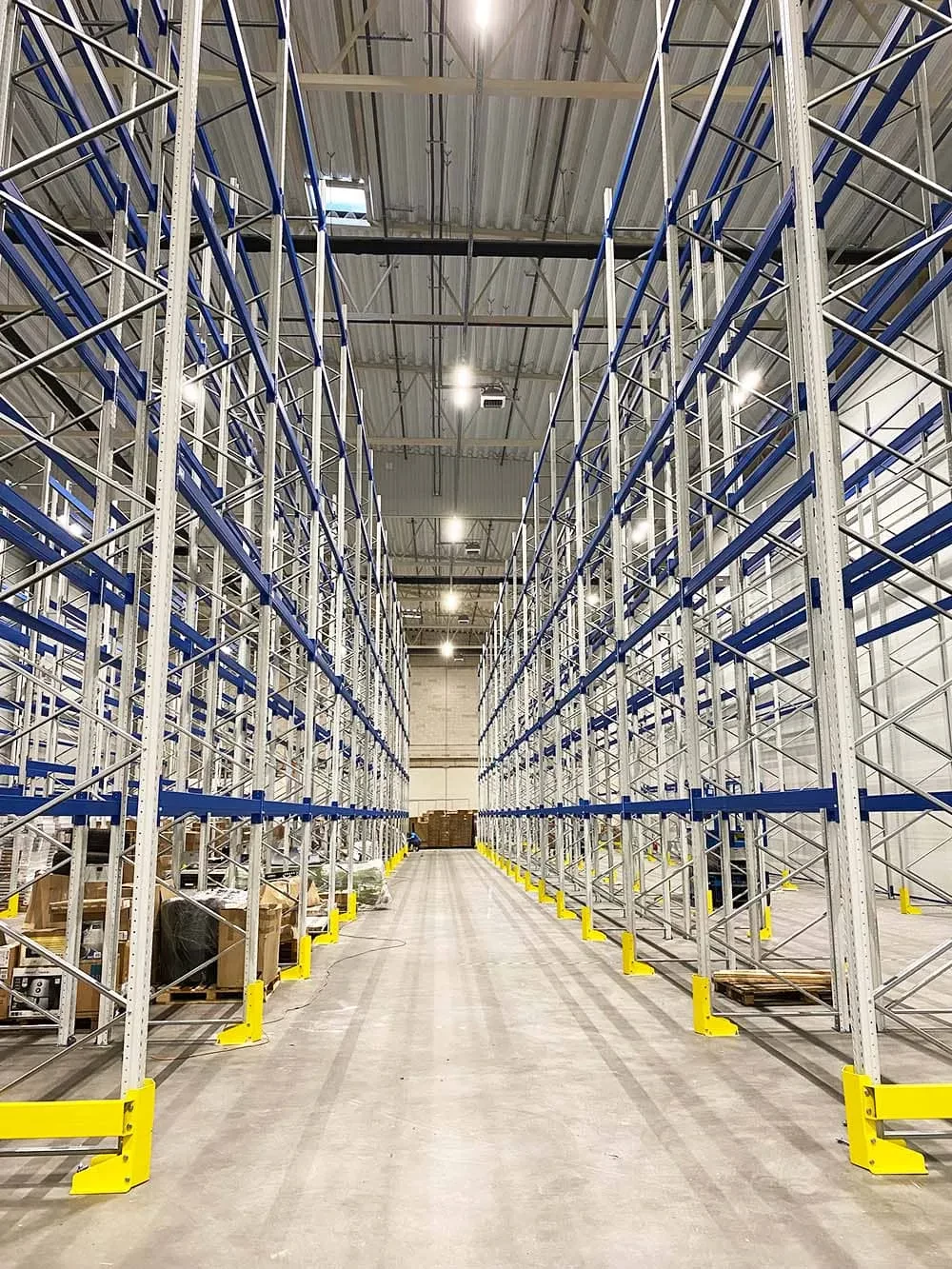

Паллетные стеллажи (серия НХ) являются базовым оборудованием тех складов, в которых товары хранятся на паллетах. Размеры полок адаптированы к паллетам EPAL-EUR (1200 x 800 мм), финским/FINPAL (1200 x 1000 мм) и промышленным паллетам (1200 x 1200 мм).

Идея стеллажной системы состоит в том, чтобы предложить возможность организации стеллажных рядов, состоящих из одного, двух и нескольких сегментов, с возможностью обеспечения различных уровней хранения в каждом из них.

Все элементы собраны с использованием только болтовых и хомутовых соединений, что дает возможность в дальнейшем использовать все компоненты повторно.

СИСТЕМА СКЛАДСКИХ СТЕЛЛАЖЕЙ HX

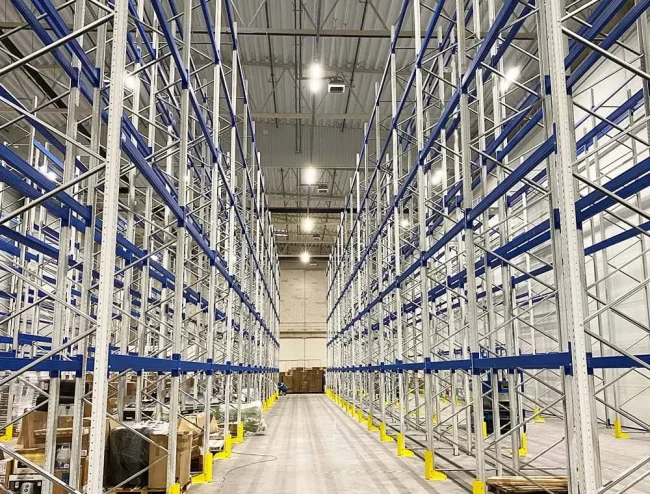

Конфигурация складских стеллажей – шаг стоек и балок, высота складирования, расположение стеллажных рядов и другие важные параметры – определяется исходя из индивидуальных потребностей Заказчика, с учетом допустимой нагрузки на конструкции и условий, обеспечивающих их устойчивость.

Система складских стеллажей HX спроектирована и изготовлена в соответствии с международными стандартами строительства. Полки имеют сертификат безопасности GS, выданный немецким институтом TUV Rheinland. Этот сертификат является подтверждением того, что полки были оценены и протестированы на качество и безопасность в соответствии со строгими немецкими и европейскими нормами.



Стеллажи для поддонов с сертификатом GS

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Техническая документация на паллетные стеллажи Основные компоненты:

1 - стойка (профиль, опора, винты с гайками);
2 - горизонтальный раскос;
3 - диагональный раскос;
4 - винт, гайка, распорная втулка (элементы 1-4 образуют каркас (стойку) стеллажа);
5 - поперечная балка;
6 - поперечина-защита.

Дополнительные компоненты:

7 - ограждение угловой стойки;
8 - защита передней стойки;
12 - оградительный брус.

Аксессуары:

9, 10 - сепараторы;
11 - перекладины.


Система HX предусматривает жесткую конструкцию, состоящую из двух стоек, соединенных раскосами. Стойки изготовлены из перфорированных стальных открытых профилей с внешними размерами 82×70, 102×70 и 122×70 мм. Стойки имеют два ряда монтажных отверстий, расположенных вертикально через каждые 50 мм.

Профиль стеллажа для поддонов 1 Профиль стеллажа для поддонов 2 Профиль стеллажа для поддонов 3
HX 82 СТОЛБНЫЙ ПРОФИЛЬ HX 102 СТОЛБНЫЙ ПРОФИЛЬ HX 122 СТОЛБНЫЙ ПРОФИЛЬ

Опора, составляющая основу рамы, обеспечивает соответствующее распределение нагрузки на пол и крепление стойки к поле.
Раскосы служат для соединения двух стоек в раму. Что касается способа крепления, то можно выделить два типа раскосов:
• горизонтальный, монтируемый перпендикулярно стойкам
• диагональный, монтируемый между двумя последовательными горизонтальными раскосами.

Система HX предусматривает монтаж рам с двумя системами раскосов, обозначенными буквами S и ZZS. Система ZZS позволяет распределять несколько большие нагрузки, чем система S.
Система ZZS значительно повышает устойчивость нижней части стойки к разрушению в случае наезда вилочным погрузчиком.

рама стеллажа для поддонов 1 рама стеллажа для поддонов 2
HX РАМА С СИСТЕМОЙ СВЯЗИ «ZZS» HX РАМА С СИСТЕМОЙ СВЯЗИ «S»


ИНТЕГРАЦИЯ МАГАЗИННЫХ И СКЛАДСКИХ СТЕЛЛАЖЕЙ

Стеллажи серии HX, используемые в основном для оснащения высоких складских помещений, также могут быть использованы для организации торговых залов. Применение соответствующих серий типов рам и траверс позволяет строить конструкции, являющиеся функциональным отражением стеллажей, используемых концептами DIY (do-it-yourself) или магазинами-дискаунтерами DIY. Применение группы аксессуаров полностью соответствует ожиданиям относительно экспозиции и продаж на вышеперечисленных объектах.


ЕДИНАЯ ИНТЕГРАЦИЯ

РАМА С НИЖНЕЙ ТРАВЕРСОЙ УМЕНЬШЕННОЙ ГЛУБИНЫ 82 (S)

ЕДИНАЯ ИНТЕГРАЦИЯ


HX 82 (S)

Коммерческая (внешняя) глубина Gh
Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
810 780 max. 670 4000
830 800 max. 670 4000
910 880 max. 570+210 4000
1050 1020 max. 670+210 4000
1130 1100 max. 670+210 4000


HX 102 (ZZS)

Коммерческая (внешняя) глубина Gh
Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
810 780 max. 670 4000
830 800 max. 670 4000
910 880 max. 570+210 4000
1050 1020 max. 670+210 4000
1130 1100 max. 670+210 4000


ДВОЙНАЯ ИНТЕГРАЦИЯ

ДВЕ РАМЫ


РАМА 82 (S) ДВОЙНАЯ ИНТЕГРАЦИЯ 2 РАМЫ

Коммерческая (внешняяглубина Gh
Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
510 480 max. 370 4400
4600
610 580 max. 470 4400
4600
710 680 max. 570 4400
4600
810 780 max. 670 4400
4600
910 880 max. 770 4400
4600

РАМА 102 (ZZS) ДВОЙНАЯ ИНТЕГРАЦИЯ 2 РАМЫ

Коммерческая (внешняяглубина Gh
Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
510 480 max. 370 4400
610 580 max. 470 4400
710 680 max. 570 4400
810 780 max. 670 4400
910 880 max. 770 4400


ДВУСТОРОННЯЯ ИНТЕГРАЦИЯ

ДВУХСТОРОННЯЯ ИНТЕГРАЦИЯ - ГОНДОЛА В ОДНОЙ РАМЕ

HX 82

Коммерческая глубина Gh Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
930 900 2 x 370 4000
930 900 2 x 370 4200
1130 1100 2 x 470 4000
1130 1100 2 x 470 4200
1330 1300 2 x 570 4000
1330 1300 2 x 570 4200

HX 102 (S)

Коммерческая глубина Gh Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
930 900 2 x 370 4200
930 900 2 x 370 4800
1130 1100 2 x 470 4000
1130 1100 2 x 470 4200
1330 1300 2 x 570 4000

 HX 102 (ZZS)

Коммерческая глубина Gh Глубина Gz [мм] Интеграция с полкой Gh Высота Н [мм]
930 900 2 x 370 4600
930 900 2 x 370 5000
1130 1100 2 x 470 4600
1130 1100 2 x 470 4800
1330 1300 2 x 570 4600
1330 1300 2 x 570 4800
